Пневмораспределитель 3-х линейный П-РК3
Назначение
Пневмораспределитель трехлинейный предназначен для изменения направления потоков сжатого воздуха в пневматических приводах и системах управления.
Основные характеристики
| Параметр | Нормы для типоразмеров П-РК3 | ||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| Номинальное давление, МПа | 1,0 | ||||||
| Условный проход, мм | 4 | ||||||
| Пропускная способность, Kv, м3/ч, не менее | 0,25 | ||||||
| Минимальное давление, МПа | - | - | - | - | - | 0,2 | - |
| Усилие на органе управления, Н, не более | 30 | 30 | 15 | 30 | 30 | - | 30 |
| Максимальное число срабатываний, 1/мин | - | - | - | 1 | 1 | 5 | 1 |
| Масса, кг | 0,12 | ||||||
Устройство и работа
Пневмораспределители типа П-РК3 — двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.
Пневмораспределитель состоит из корпуса, в котором размещены клапан с направляющей втулкой, пружины и уплотнительного кольца К корпусу крепится орган управления, выполненный в виде кнопки ПУСК, кнопки СТОП, тумблера, толкателя, рычага двухстороннего действия, рычага одностороннего действия, поршня.
При отсутствии воздействия на орган управления клапан прижимается к седлу усилием пружины и частично давлением сжатого воздуха, подводимого через канал с маркировкой "1". Выходной канал "2" через осевое отверстие в клапане соединен с атмосферным каналом "3". При воздействии на орган управления отсекается выходной канал от атмосферного, а канал питания "1" соединяется с выходным каналом.
Пневмораспределители поставляются с конической присоединительной резьбой К1/8" по ГОСТ6111.
По специальному заказу для исполнений 1,2,3 возможно изготовление пневмораспределителей специальной серии П-РК3С, отличающихся возможностью работы при температуре ниже 0 град.С на сжатом воздухе 9
класса загрязненности.
Указания по применению
Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50 град. С с концентрацией из расчета 2— 4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
Пневмораспределители монтируются в любом пространственном положении, при этом пневмораспределители с ручным и пневматическим управлением могут монтироваться на панели толщиной до 6,5 мм с помощью гайки М24Х1 или на обработанной плоскости с помощью трех винтов М4.

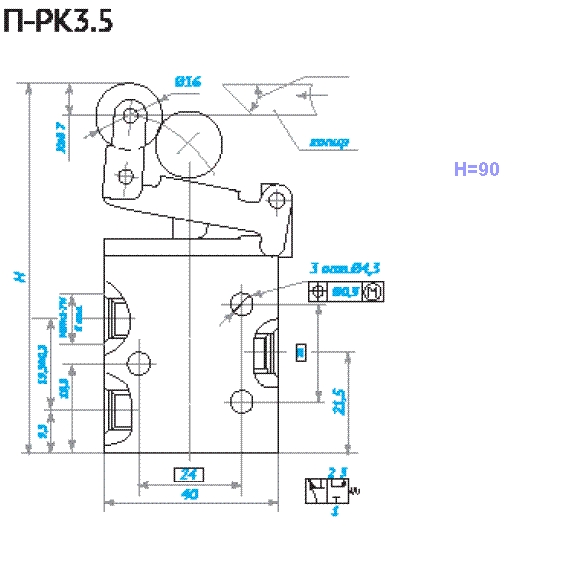

Присоединение к пневмосистеме осуществляется тремя резьбовыми отверстиями с маркировкой "1", "2", "3". Габаритные и присоединительные размеры распределителей приведены в иллюстрациях.
Варианты исполнения
Климатические исполнения пневмораспределителей УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ 15150.
| Исполнение | Вид привода |
| П-РК3.1 | С кнопкой "Пуск" |
| П-РК3.2 | С кнопкой "Стоп" |
| П-РК3.3 | С тумблером |
| П-РК3.4 | С двухсторонним механическим управлением |
| П-РК3.5 | С односторонним механическим управлением |
| П-РК3.6 | С односторонним пневматическим управлением |
| П-РК3.7 | С толкателем |
Пример обозначения при заказе
Пример обозначения при заказе пневмораспределителя трехлинейного с кнопкой ПУСК климатического исполнения УХЛ, категории размещения 4:
Пневмораспределитель П-РК3.1 УХЛ4 ТУ У 00223800.012-96
