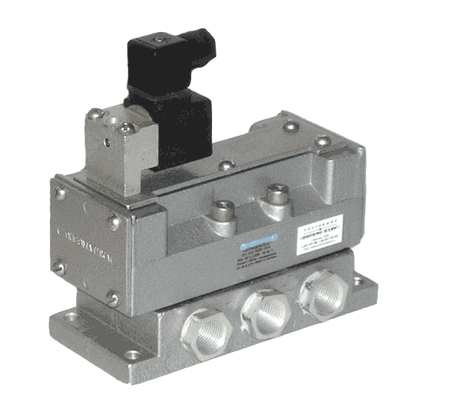

Пневмораспределитель 5-ти линейный золотниковый 5Р4

Пневмораспределитель 5-ти линейный золотниковый 5Р4

Назначение

Пневмораспределитель пятилинейный золотниковый с пневматическим и электропневматическим управлением предназначен для изменения направления и перекрытия потоков сжатого воздуха в пневмосистемах различного назначения.

Основные характеристики



Параметр Нормы для типоразмеров
ХХХ-Х3; ХХХ-Х4 ХХХ-Х5
Условный проход, мм 20 25
Номинальное давление, МПа 1,0
Пропускная способность, Kv, м3/ч, не менее 5,6 8,0
Электрическое напряжение, В
- постоянного тока
- переменного тока 50 Гц
- переменного тока 60 Гц

12;24;48;110
24;36;110;220;380
110;220
Номинальная мощность электромагнита, не более
- постоянного тока, Вт
- переменного тока 50 Гц, ВА
- переменного тока 60 Гц, ВА

8
10
13
Время срабатывания, с, не более
- включения
- выключения

0,1
0,15
Общая утечка воздуха из полостей распределителя, см3/мин, не более
160
Максимальное число срабатываний, 1/с
3

Указания по применению

Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50 град. С с концентрацией из расчета 1— 2 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
Виброустойчивость и вибропрочность распределителей должны соответствовать II степени жесткости по ГОСТ 28988.
Степень защиты оболочки электромагнита распределителей с электромагнитным управлением — IP 54 по ГОСТ 14254.
Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды не более 85 град. С.
Размер монтажной поверхности — 2 по ИСО 5599/1.
При монтаже распределителей схем 212 и 232 следует обеспечить горизонтальное положение оси золотника; монтажное расположение распределителей других схем —любое.

Варианты исполнения

Таблица 1.
Обозначение комплекта ТД Условное обозначение схемы Исполнение распределителя
5Р4.211.000 211 Двухпозиционный с односторонним пневмоуправлением и пневмовозвратом
5Р4.212.000 212 Двухпозиционный с двусторонним пневмоуправлением
5Р4.231.000 231 Двухпозиционный с односторонним электроуправлением, ручным дублированием и пневмовозвратом
5Р4.232.000 232 Двухпозиционный с двусторонним электроуправлением и ручным дублированием


Таблица 2.
Способ присоединения пневмолиний Монтажные размеры
3 4 5
Стыковое без плиты с размером монтажной поверхности по ДСТУ 2144 (ГОСТ 30016.1-93)4 0 - + -
Стыковое с плитой для трубного монтажа с отверстиями для присоединения труб вниз и конической присоединительной резьбой 1 К1/2" К3/4" -
То же с метрической резьбой 2 М22х1,5 М27х2 -
Стыковое с плитой для трубного монтажа с отверстиями для присоединения труб вниз и конической присоединительной резьбой 3 К1/2" К3/4" К1"
То же с метрической резьбой 4 М22х1,5 М27х2 М33х2
Стыковое с плитой для батарейного монтажа и конической присоединительной резьбой 5 К1/2" К3/4" К1"
То же с метрической резьбой 6 М22х1,5 М27х2 М33х2
Стыковое с плитой, имеющей монтажную поверхность, соответствующую пневмораспределителям В63, В64 8 - + -

Климатические исполнения пневмораспределителей УХЛ и О (только для тропиков), категория размещения 4 по ГОСТ 15150.

Пример обозначения при заказе

Пример условного обозначения распределителя двухпозиционного с односторонним электропневматическим управлением и ручным дублированием, и пневматическим возвратом с монтажной плитой с размером стыковой поверхности 2, без индикации управляющего сигнала, с присоединением к электросети через разъем, для переменного тока с частотой 50 Гц и номинальным напряжением 220В, климатического исполнения УХЛ 4:
Распределитель 5Р4 232-12-0-1-А220 УХЛ4.
