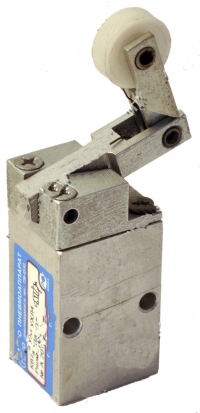

Пневмораспределители 3-х и 2-х линейные с ручным и механическим управлением В76(8)-21(2)М
Пневмораспределители двух и трехлинейные с механическим и ручным управлением типа В76,В78 предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Трехлинейные пневмораспределители типа В76-21М имеют условный проход 4, присоединительную резьбу G1/8” (за исключением исполнения КВ76-21М, имеющим резьбу K1/8”.) Пневмораспределители типа В76-22М имеют условный проход 6 и присоединительную резьбу G1/4” . Пнвмораспределители рассчитаны на работу при номинальном давлении -1Мпа и минимальном давлении -0,1 Мпа. Максимальное число срабатываний в минуту для пневмораспределителей с механическим управлением (В76,БВ76,КВ76) - не менее 100.
Двухлинейные распределители типа В78 можно получить путем установки заглушки в отверстие сброса атмосферного давления пневмораспределителя В76.
Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50 град. С с концентрацией из расчета 2— 4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
|
Усилие переключения, Н(кгс) |
Пропускная способность, Kv, м.куб./час
|
Масса, кг |
В76(78)-21М |
35(3,5) |
0,4 |
0,17 |
В76(78)-22М |
35(3,5) |
0,6 |
0,17 |
БВ76(78)-21М |
80(8,0) |
0,4 |
0,13 |
БВ76(78)-22М |
80(8,0) |
0,6 |
0,3 |
ДВ76(78)-21М |
35(3,5) |
0,4 |
0,18 |
ДВ76(78)-22М |
35(3,5) |
0,6 |
0,18 |
ЕВ76(78)-21М |
35(3,5) |
0,4 |
0,18 |
ЕВ76(78)-22М |
35(3,5) |
0,6 |
0,18 |

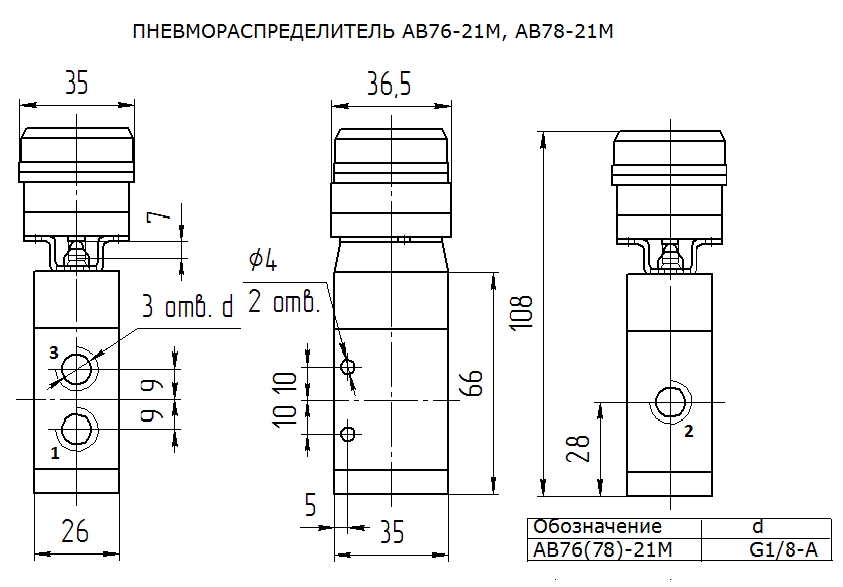

АВ76(78)-21М |
35(3,5) |
0,4 |
0,18 |
АВ76(78)-22М |
35(3,5) |
0,6 |
0,18 |
ГВ76-21М |
25(2,5) |
0,17 |
0,11 |
КВ76(78)-21М |
35(3,5) |
0,3 |
0,18 |
