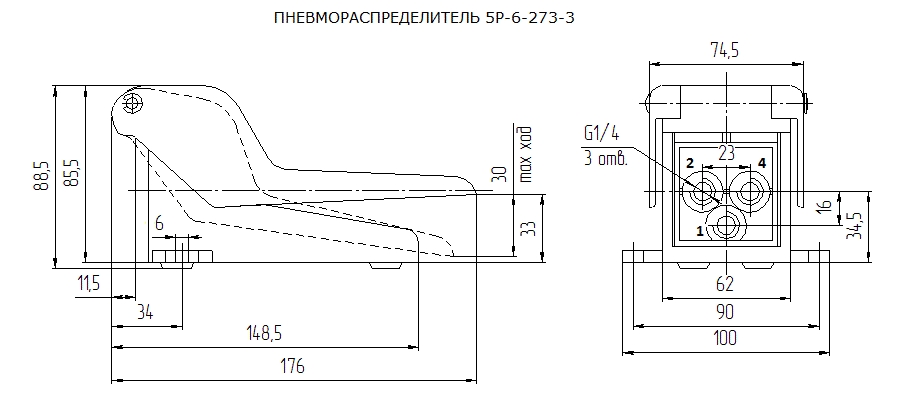

Пневмораспределители 3-х и 5-и линейные с ножным управлением модифицированные (пневмопедаль) 3Р-6-273-3,5Р-6-273-3
Пневмораспределители трех и пятилинейные с ножным управлением типа 3-Р6-273, 5Р6-273 предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Трехлинейные пневмораспределители типа 3-Р6-273, 5Р6-273 имеют условный проход 6, присоединительную резьбу G1/4 (атмосферный выход имеет резьбу G1/8). Пнвмораспределители рассчитаны на работу при номинальном давлении 1Мпа и минимальном давлении 0,1 Мпа.
Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50 град. С с концентрацией из расчета 2— 4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
|
Усилие переключения, Н(кгс) |
Пропускная способность, Kv, м.куб./час
|
Масса, кг |
3-Р6-273 |
20(2,0) |
0,75 |
0,60 |
5-Р6-273 |
35(3,5) |
0,75 |
0,61 |
