Пневмораспределители 3-х и 5-и линейные с ручным управлением 3-Р6,5-Р6
Пневмораспределители трех и пятилинейные с ручным управлением типа 3Р-6, 5Р-6 предназначены для изменения потоков сжатого воздуха в пневмоприводах различного назначения.
Трехлинейные пневмораспределители типа 3Р-6, 5Р-6 имеют условный проход 6 мм, присоединительную резьбу G1/4 (атмосферные выходы для пневмораспределителей 5Р-6 имеет резьбу G1/8). Пневмораспределители рассчитаны на работу при номинальном давлении 1Мпа и минимальном давлении 0,1 Мпа. Пневмораспределители имеют пропускную способность Kv=0,75 м.куб./час и усилие переключения 20Н (2 кгс).
Пневмораспределители предназначены для работы на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное минеральное масло вязкостью 10—35 мм2/c (сСт) при температуре 50 град. С с концентрацией из расчета 2— 4 капли на 1 м3 воздуха, приведенного к нормальным условиям по ГОСТ 19862.
|
Наименование |
Линий/ позиций
|
Управление и конструкция |
Масса не более, кг |
|

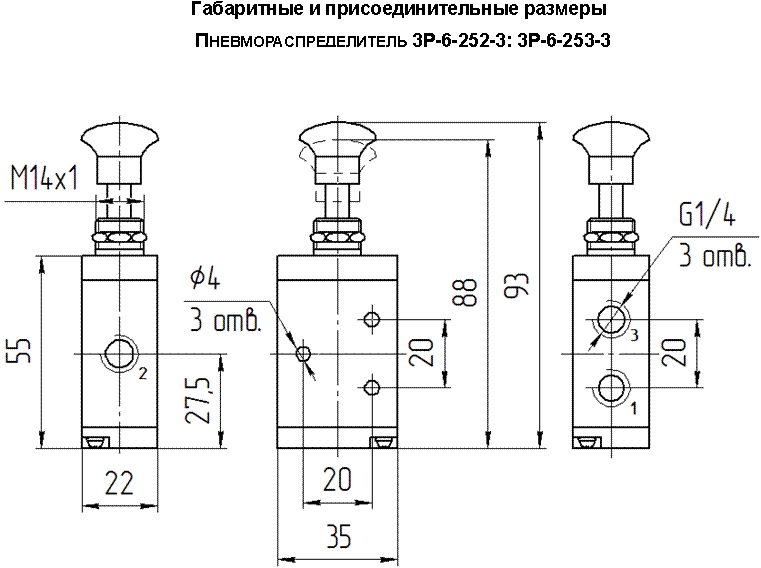

3Р-6-252-3
|
3/2 |
Кнопка с фиксацией в крайних положениях |
0,10 |
|
3Р-6-253-3
|
3/2 |
Кнопка с пружинным возвратом в исходное положение |
0,10 |
|
3Р-6-262-3
|
3/2 |
Рычаг с фиксацией в крайних положениях |
0,15 |
|
3Р-6-263-3
|
3/2 |
Рычаг с пружинным возвратом в исходное положение |
0,15 |
|
5Р-6-252-3
|
5/2 |
Кнопка с фиксацией в крайних положениях |
0,155 |
|
5Р-6-253-3
|
5/2 |
Кнопка с пружинным возвратом в исходное положение |
0,155 |
|
5Р-6-262-3
|
5/2 |
Рычаг с фиксацией в крайних положениях |
0,155 |
|
5Р-6-263-3
|
5/2 |
Рычаг с пружинным возвратом в исходное положение |
0,155 |
|
5Р-6-361-3
|
5/3 |
Рычаг с пружинным возвратом в среднее положение, в котором все входы и выходы перекрыты |
0,195 |
|
5Р-6-362-3
|
5/3 |
Рычаг с пружинным возвратом в среднее положение, в котором выходы потребителя соединены с атмосферой |
0,210 |
|
5Р-6-366-3
|
5/3 |
Рычаг с фиксацией в каждой позиции, в среднем положении все входы и выходы перекрыты |
0,195 |
|
5Р-6-367-3
|
5/3 |
Рычаг с фиксацией в каждой позиции, в среднем положении входы и выходы потребителя соединены с атмосферой |
0,201 |
